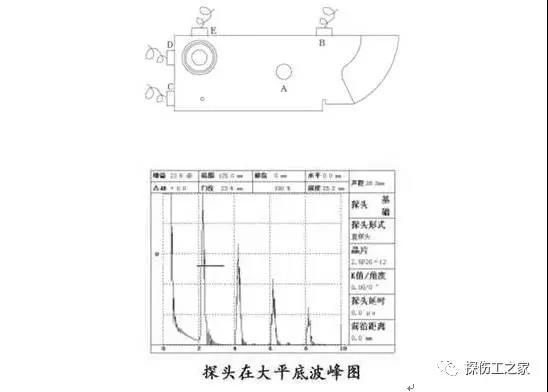

在利用縱波探傷時,可以利用試塊的已知厚度來調整探測范圍和掃描速度,此過程我往往和檢驗時基線性同步進行。當探測范圍在250mm以內時,可將探頭置于25mm厚的大平底上,使四次底部回波位于刻度四,十次底部回撥位于刻度十,則刻度十就代表實際探測聲程為250mm。當探測聲程范圍大于250mm時,可將探頭置于如圖的B或C處,使各次底波位于相應的刻度處,此時起始零點亦同時得到修正。
橫波探測范圍和掃描速度的調整
由于縱波的聲程91mm相當于橫波聲程50mm,因此可以利用試塊上91mm來調整橫波的檢測范圍和掃描速度。例如橫波1:1,先用直探頭對準91底面,是B1、B2分別對準50、100,然后換上橫波探頭并對準R100圓弧面,找到高回波,并調至100即可。
測定儀器和直探頭的遠場分辨力

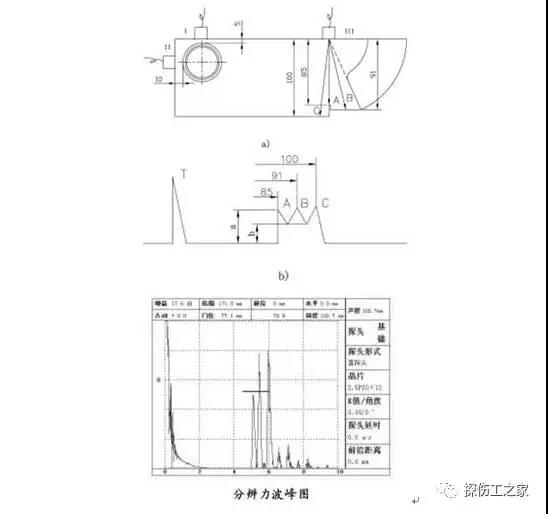

?。?)抑制旋鈕調至“0”,探頭置于如圖所示位置,左右移動探頭,使顯示屏上出現85、91、100三個反射回波A、B、C如圖所示,則波峰和波谷的分貝差20Lg(a/b)表示分辨力。
?。?)標準中規定,直探頭遠場分辨力大于等于20dB。
測定儀器和斜探頭的遠場分辨力

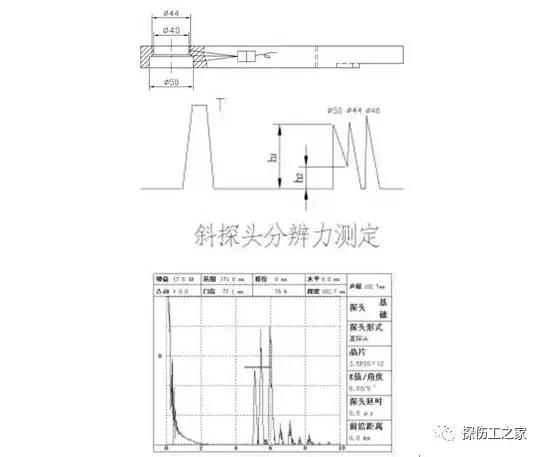

?。?)探頭置于如圖所示位置,對準50mm、44mm、40mm階梯孔,使示波屏上出現三個反射波。
?。?)平行移動探頭并調節儀器,使50mm、44mm回波等高,如圖所示,其波峰和波谷分別為h1、h2,其分辨力為NB/T47013-2015中規定,斜探頭的遠場分辨力大于等于12分貝。
測定斜探頭入射點

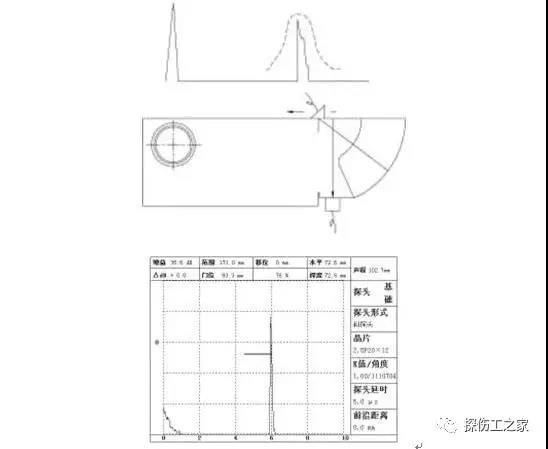

將探頭置于圖示位置,向R100mm的圓弧發射超聲波,前后移動探頭,直到R100mm圓弧面反射波達到高點,此時與CSK-1A試塊側面標線中心點“0”相對應的探頭契塊那一點即為探頭入射點。

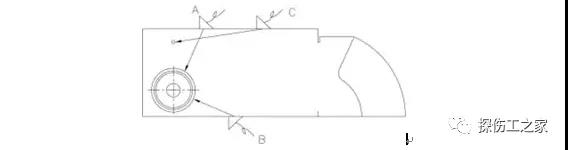

測定斜探頭的K值根據探頭折射角的大小,將探頭置于試塊的不同位置進行測量,如圖所示。波形圖同于入射點波形圖。
測量時,探頭應放正使波束中心線與試塊側面平行,前后移動探頭,找到50mm孔或1.5mm孔的高反射波。此時,聲束中心線必然與入射點和圓心之間的連線相重合,即聲束中心線垂直于孔表面。這時,試塊上與入射點相應的角度線所標的值即為該斜探頭的K值。
