試塊的主要作用如下：

1）  利用厚度25mm測定探傷儀的水平線性、垂直線性和動范圍；

2）  利用厚度25mm和高度100mm調整縱波探測范圍；

3）  利用R50和R100校定時基線或測定斜探頭的入射點；

4）  利用高度85、91、100ram測定直探頭的分辨力；

5）  利用中40、44和50ram曲面測定斜探頭的分辨力；

6）  利用中50有機玻璃圓孔測定直探頭盲區和穿透能力；

7）  利用中50曲線和φ1.5mm橫孔測定斜探頭的K值；

8）  利用高度91mm（縱波聲程91mm相當于橫波50mm）調節橫波1:1掃描速度，配合R100作零位校正；

9）  利用試塊直角棱邊測定斜探頭的聲軸偏斜角。

　　超聲波探傷儀的分類-顯示方式：A型B型C型發射波連續性分，脈沖波連續波。聲波通道：?jiǎn)瓮ǖ蓝嗤ǖ馈?/span>

　　超聲波探頭的主要作用-超聲波的發射和接收是通過探頭來實現的。接收的原理-超聲波探傷中的壓電晶片具有壓電效應，當高頻電脈沖激勵壓電晶片時，發生逆壓電效應，將聲能

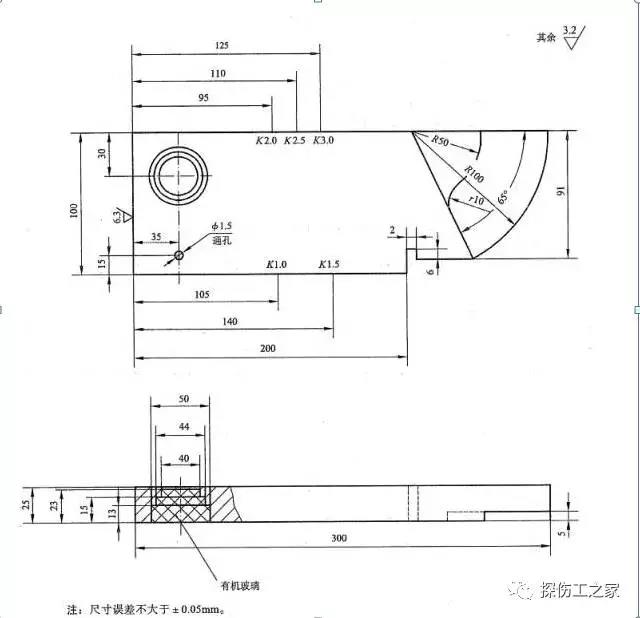

　　CSK-IA試塊是我國承壓設備無損檢測標準NB/T47013中規定的標準試塊，其結構尺寸如圖所示。
