X射線實時成像系統軟件圖像處理與存儲單元包含了模擬及數字成像系統兩種模式，集成了當前實用處理與濾波功能專為X射線實時成像系統設計，可將處理后的圖像靈敏度平均提高0.6%-0.8%。借助高速圖像采集卡，該軟件可以幫助您同時獲得動態和靜態圖像，動態圖像存儲為avi格式，靜態圖像存儲為bmp格式，并可直接刻錄到DVD光盤進行長久性保存，便于對檢測數據的存檔與復查，同時節省檢測成本與存檔空間。可配合平板探測器、圖像增強器及線陣探測器等成像設備使用.

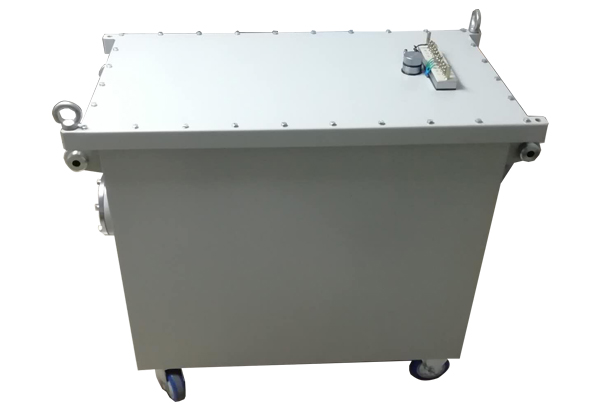

　　這類便攜式高壓發生器采用的主要是高頻倍壓電路，應用PWM高頻脈寬調制技術，將常見的220交流市電轉換為使用者理想等級的試驗用高壓，系統加入閉環調整使波動系數更小，增加了電壓穩定度。在組成元器件上選用性能好的大功率IGBT器件配合關聯驅動技術，保證了直流高壓發生器的高品質性能。在基于電磁兼容性理論和電壓等級隔離保護基礎上，采用特殊屏蔽、隔離和接地保護等措施，保障設備的安全和可靠性。我們?cè)谶@里主要就其工作原理進行框架性論述。 整流電路的作用是將交流電壓變換為單向脈動的直流電壓，濾波電路用來濾除整流后單向脈動電壓中的交流成分，使之成為平滑的直流電壓。

　　因?yàn)楦邏喊l(fā)生器主電路電壓很高，而穩壓器件不能承受這樣的高壓，所以濾波后不能再加上穩壓電路。之后的逆變回路采用的是串聯諧振逆變電路使功率器件兩端的電壓或流過的電流呈正弦規律，而且電壓、電流波形錯開，以實現功率器件零電流開關或零電壓開關，使開關損耗理論上降為零。經過逆變之后的電壓再進行升壓，這是整套裝置技術的核心所在，此時的升壓實際就是完成之前變壓器所起的作用，這里的優點是輸入和輸出電壓波形更純粹一些，使得后面試驗效果更好。隨后再進行整流濾波提純脈沖，這樣加到放電球上的電壓就是一個波形穩定、基本沒有諧振雜頻的電壓了，此時使用者再根據球間隙的調節獲得自己需要的電壓即可，這樣的電壓加到試驗電纜上更容易取得想要的試驗反饋波形。
